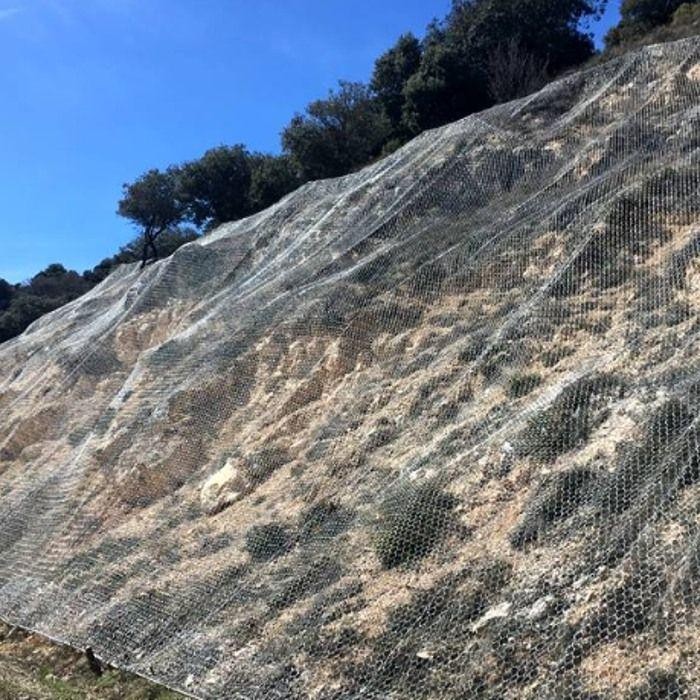

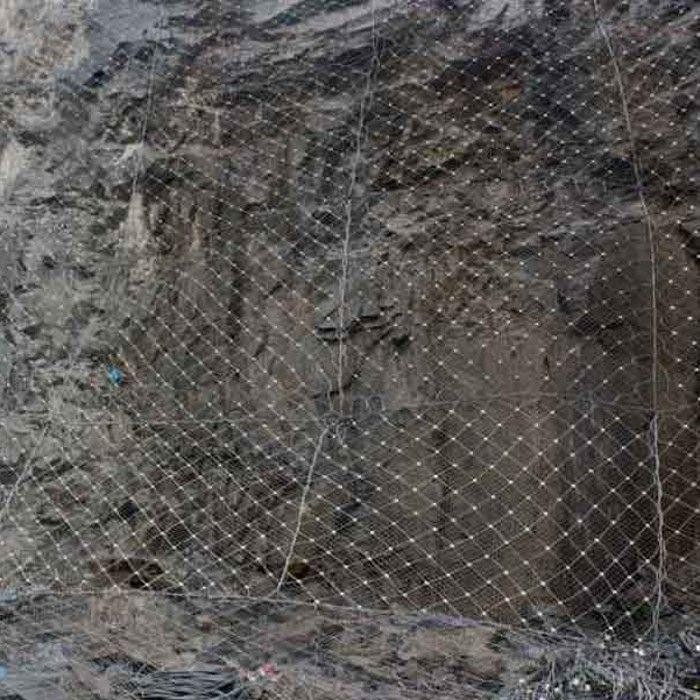

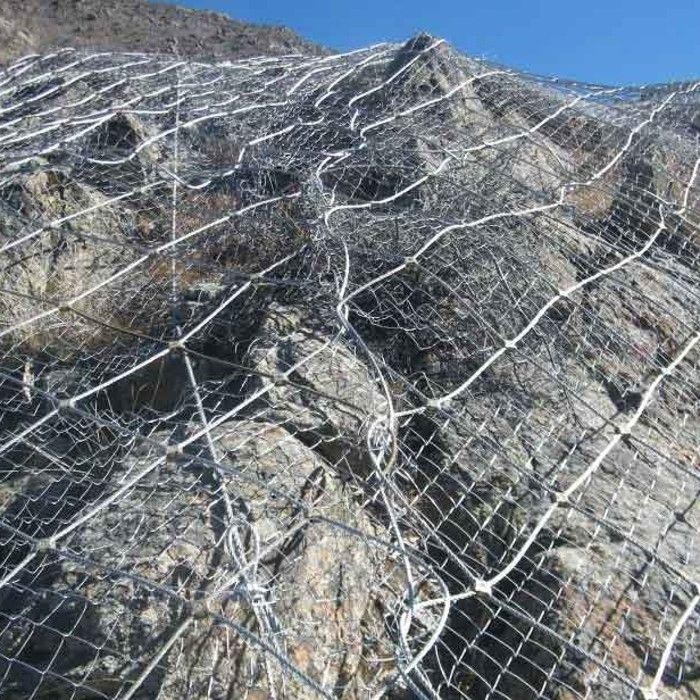

Lưới bảo vệ mái dốc chủ động bao gồm-lưới dây thép mạ kẽm nhúng nóng, dây đỡ, thanh neo và dây khâu. Áp dụng cho các sườn dốc tự nhiên hoặc các cành cắt được nhân tạo, Lưới bảo vệ mái dốc chủ động tạo ra lực-sức căng trước (10–50 kN đối với các dây cạnh) để giữ lại đất và đá rời, ngăn chặn sự sụp đổ và kiểm soát quỹ đạo đá rơi. Cấu hình GPS2 cung cấp mức năng lượng bảo vệ lên tới 100 kJ và tuổi thọ sử dụng Lớn hơn hoặc bằng 30 năm trong điều kiện bình thường.
Thông số kỹ thuật
|
Thành phần |
Đặc điểm kỹ thuật |
Bình luận |
|
Lưới dây thừng |

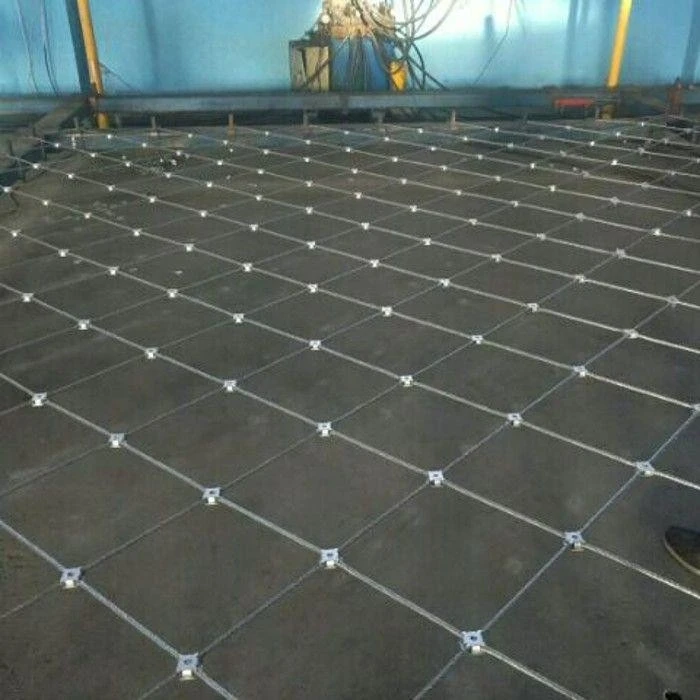

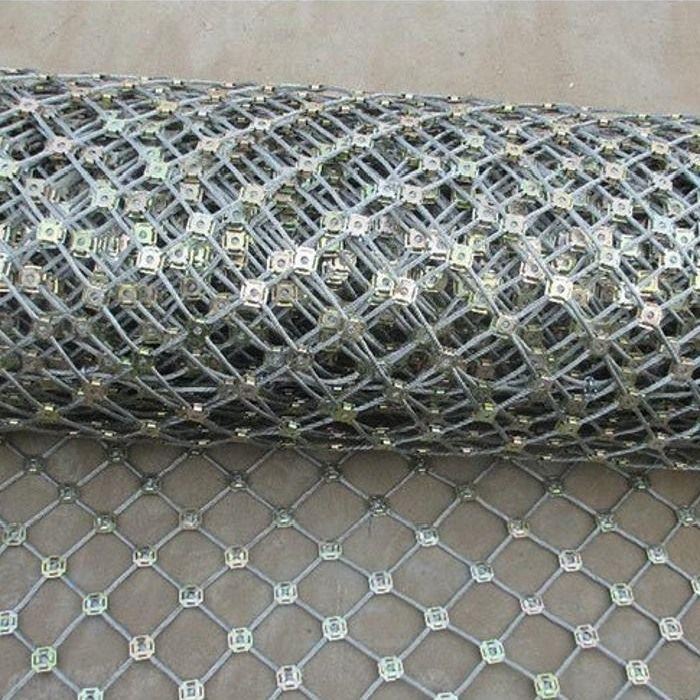

D0/08/300, tấm 4×4 m |
D0=mạ kẽm nhúng nóng-, dây Φ8 mm, khẩu độ 300×300 mm |
|
Lưới cắt dây |
SO/2,2/50, 2,6×10,2 m |
Dây Φ2,2 mm, khẩu độ 50×50 mm |
|
Dây đỡ ngang |
Φ16 mm (cấu trúc 1×19) |
Lực đứt Lớn hơn hoặc bằng 120 kN |
|
Dây đỡ dọc |
Φ12 mm (cấu trúc 1×19) |
Lực đứt Lớn hơn hoặc bằng 70 kN |
|
dây khâu |
Φ8mm |
Giống như dây lưới chính |
|
Thanh neo |
Neo dây cáp Φ16 mm, L=2.0–4,0 m |
Khoảng cách lưới 4,5×4,5 m, lực kéo Lớn hơn hoặc bằng 50 kN |
|
Mức năng lượng bảo vệ |
Nhỏ hơn hoặc bằng 100 kN·m (100 kJ) |
Đối với tiêu chuẩn GPS2 |
|
Chống-ăn mòn |
Mạ kẽm nhúng nóng- |
Lớp mạ kẽm Lớn hơn hoặc bằng 100 g/m2 |
|
Cuộc sống phục vụ |
Lớn hơn hoặc bằng 30 năm (mạ kẽm nhúng nóng-) |
Thay thế: Lớn hơn hoặc bằng 50 năm (Hợp kim Zn-Al), Lớn hơn hoặc bằng 20 năm (phủ PE, tránh ánh sáng-) |
|
Căng thẳng cài đặt trước{0}} |
Dây biên 10–50 kN |
Áp dụng cho sự phù hợp của bề mặt dốc |
Ưu điểm sản phẩm
- Độ bền kéo của dây cáp Lớn hơn hoặc bằng 1770 MPa; lực đứt dây đơn Φ8 mm Lớn hơn hoặc bằng 40 kN.
- Hỗ trợ lực đứt dây: phương ngang Lớn hơn hoặc bằng 120 kN, phương thẳng đứng Lớn hơn hoặc bằng 70 kN.
- Lực cản kéo neo Lớn hơn hoặc bằng 50 kN mỗi thanh; chiều dài có thể điều chỉnh 2–4 m dựa trên điều kiện đất/đá.
- Khẩu độ lưới 300×300 mm kiểm soát kích thước khối; Lưới thứ cấp SO/2.2/50 tùy chọn (50×50 mm) giữ lại các mảnh vụn nhỏ.

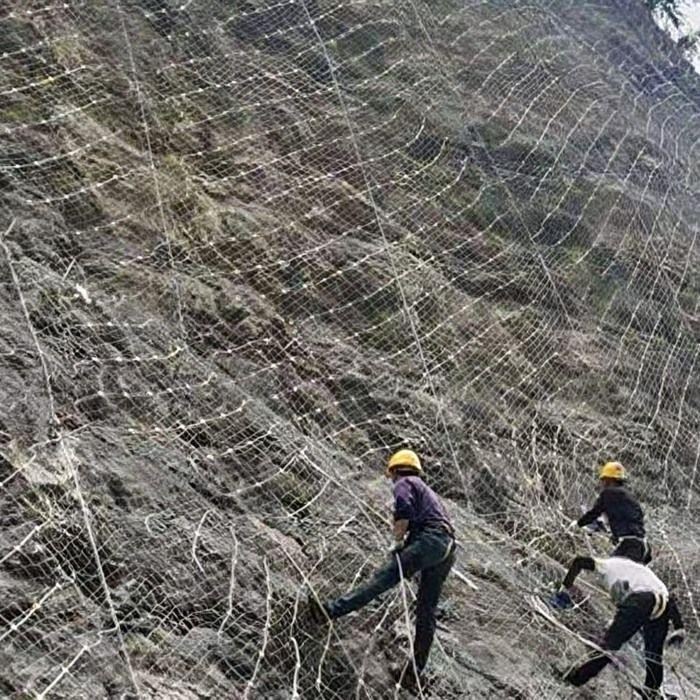

- Việc lắp đặt dự ứng lực (10–50 kN trên dây cạnh) giúp cố định độ dốc chủ động.
- Khả năng chống ăn mòn: mạ kẽm nhúng nóng- (Lớn hơn hoặc bằng 100 g/m² kẽm) mang lại tuổi thọ lớn hơn hoặc bằng 30 năm. Lớp phủ hợp kim Zn-Al có tuổi thọ lớn hơn hoặc bằng 50 năm.
Ứng dụng

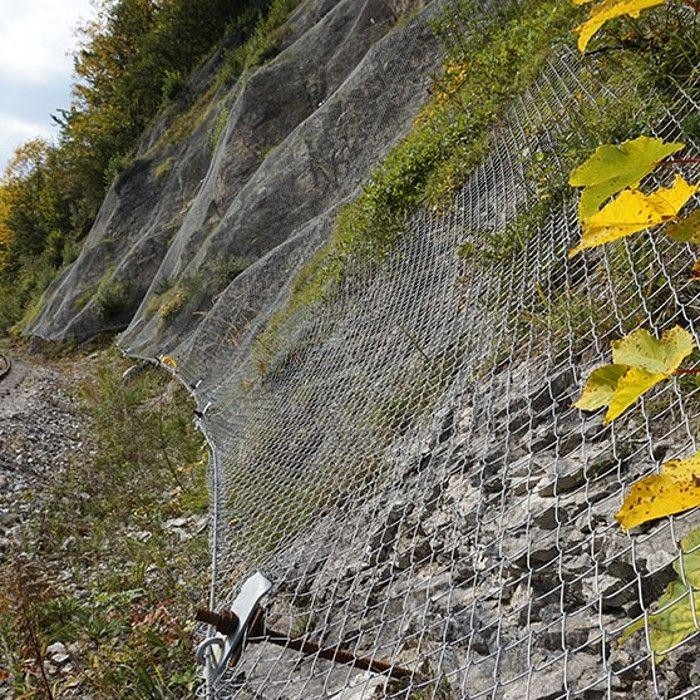

Cắt đường cao tốc và đường sắt ở vùng núi.
Ổn định mái dốc mỏ và bảo vệ mặt mỏ đá.
Sườn đá phong hóa và sườn đất nông cần kiểm soát xói mòn.
Khu vực có khối rời từ nhỏ đến trung bình (GPS2: Nhỏ hơn hoặc bằng 100 kJ; loại GTC: Nhỏ hơn hoặc bằng 50 kJ, khối Nhỏ hơn hoặc bằng 1 m³).
Câu hỏi thường gặp (FAQ)
Câu 1: Sự khác biệt giữa GPS2 và GAR2 là gì?
Trả lời: GPS2 bao gồm cả lưới dây D0/08/300 và lưới cắt dây SO/2.2/50 (hai lớp), thích hợp cho các sườn dốc có đá rời nhỏ. GAR2 chỉ sử dụng lưới dây thép (một lớp), được thiết kế cho các sườn đá ổn định mà không có mảnh vụn nhỏ.
Câu hỏi 2: Lưới bảo vệ mái dốc chủ động có thể tồn tại được bao lâu?
Đáp: Hệ thống mạ kẽm nhúng nóng-tiêu chuẩn có tuổi thọ lớn hơn hoặc bằng 30 năm. Để kéo dài tuổi thọ (Lớn hơn hoặc bằng 50 năm), hiện có lớp phủ hợp kim Zn-Al. Loại GTC-65A/B có tuổi thọ khoảng 100 năm nhưng có khả năng duy trì độ bền 70–80% và không được khuyến nghị cho các khối lớn hơn 1 m³.
Câu 3: Nên chọn mô hình nào cho đất dốc có đá rơi nhỏ?
Đáp: GPS2 (có lưới cắt dây SO/2.2/50) hoặc GTC-65A (lưới cắt dây cường độ cao có tuổi thọ ăn mòn cao) là phù hợp. GPS2 cung cấp cường độ cao hơn (Nhỏ hơn hoặc bằng 100 kJ); GTC-65A có tuổi thọ dài hơn (≈100 năm) nhưng khả năng hấp thụ năng lượng thấp hơn (Nhỏ hơn hoặc bằng 50 kJ).
Q4: Dấu D0/08/300 có ý nghĩa gì?

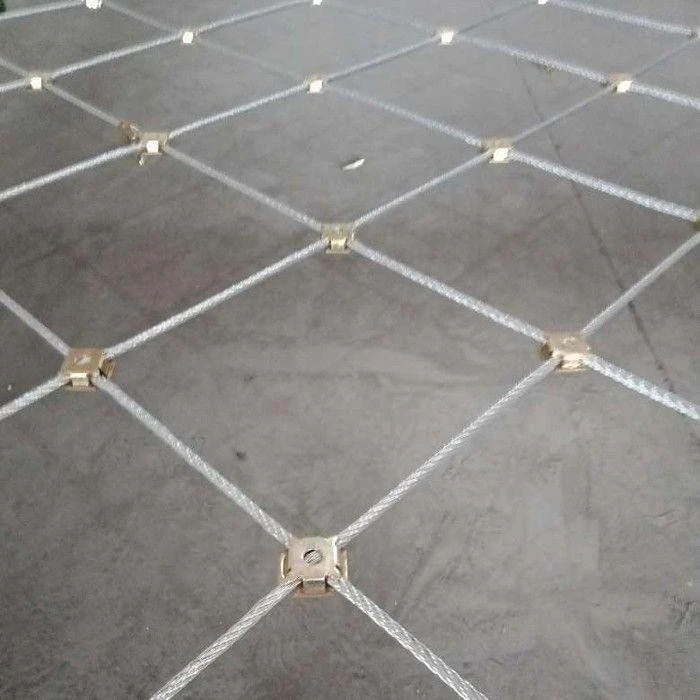

A: D0 biểu thị dây thép mạ kẽm nhúng nóng-; 08 biểu thị đường kính dây Φ8 mm; 300 biểu thị khẩu độ lưới 300×300 mm.
